10kv配电柜安装规范

返回列表 来源:锦泰恒科技 查看手机网址
扫一扫!10kv配电柜安装规范扫一扫!
浏览:- 发布日期:2018-03-28

10KV 开关柜是供配电系统中一个重要环节。它是将电能输送到用户的一个中转站。无论是工厂还是住宅小区,都是

10KV 配电室。10KV电气设备安装是电气安装工程中一个重要环节。它的好坏是影响一个工程形象的重要部分。

1.与土建专业配合

基础型钢一般情况是现场制作,由土建完成。所以施工前应与土建专业协调,应对图纸所标注开关柜的尺寸与订货每台

开关柜的尺寸进行核实,确认配电柜的安装位置,尺寸。预埋件是否正确,合适,牢固。建筑物(构筑物)有无影响配

电柜的安装拜访、操作和检修。如果存在问题,应及时与土建和设计沟通。避免造成不必要的麻烦和浪费。笔者在施工

中就遇到过,因设计有误,高压开关柜后部没有预留操作空间,无法接电缆和检修。最后,基础地脚整体前移,高压开

关柜也整体前移,造成延误工期和浪费。

基础型钢一般情况现场由土建完成,所以施工前应与土建协调,应对图纸的尺寸与订货图,每台柜的尺寸进行核实。首

先对基础型钢进行校平。放在水泥基础上后,用水准仪进行测量,先测出型钢基础自然横放最高标高点然后把这点固

定,再把其他个点标高固定于此标高相同即可,可以垫些垫铁电焊,全部标高调整好后复测一次,合格后,最后满焊加

固,如果为了安装后能够更加美观,最好在土建专业确定室内地平最后标高,型钢底座的标高高出 2 公分左右为宜。

型钢底座水平误差应控制在 3mm 以内为宜。

基础型钢的接地,每组型钢底座应不少于 2 处的接地,接地材料选用 50*5 镀锌扁钢直接与接地干线相连,接地干线的

接地电阻应符合设计要求,因为高压柜内接地线要与接地线干线相。型钢的内侧或接地扁钢上需焊接几组接地镀锌螺

栓。

10kv配电柜安装规范
1 检查

高压柜进场之前应对电气室进行检查,常有的检查项目包括:屋顶、楼板是否施工完毕,是否有渗漏;室内抹灰是否完

成,门窗是否完毕是否有损坏,门是否可以上锁等等。土建施工必须全部结束。

2 安装

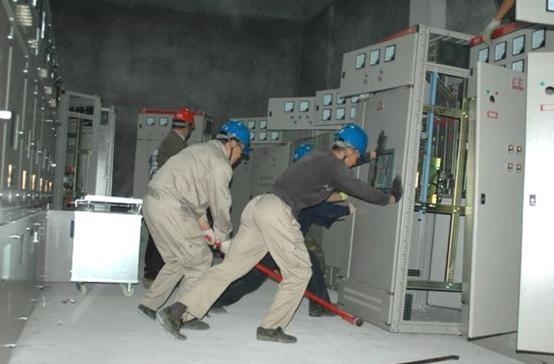

高压柜进场时应对柜体进行相关检查,检查合格后方可进场安装。安装时应从一侧开始,先将高压柜按图纸位置依次摆

放在型钢基础上,可以使用叉车或者滚杠来进行,移动过程中一定要设安全员,防止事故发生。当第一台高压柜放在型

钢上试进行定位固定,然后其他柜依次运送,最后进行校正,偏差值应符合下表的规范,然后用连柜螺栓进行连柜,最

后将柜与基础型钢点焊固定即可(在内测电焊),实践证明,如果基础型钢安装误差很小,高压柜的尺寸误差也非常

小,高压柜放在槽钢上面就是可以满足相关规范要求。

3 母线桥的安装

母线桥的安装过程很简单,只要保证固定母线桥的拉杆的牢固性就可以了。

母线检查

4 检查

母线应按工程材料及设备进场的相关规定进行验收,母线表面应光洁、平整、竖直、不得有变形、裂纹、毛刺、热塑管

不允许有开裂、划伤等现象。

5 预拼装

由于母线很多,一部分为双片母线,安装前应根据母线上的编号确定母线的位置。可以先将母线放在柜前,把整列母线

依次按实际位置进行摆放,再对母线上的螺孔进行核查,保证螺栓孔德尺寸、位置与柜内连接处一一对应。因为高压柜

的母线需要从侧面按次序穿入,如果中间某段母线上的孔的位置不符或者是尺寸不吻合,重新安装它都需要把之后母线

全部拆除,所以母线在柜外的预拼是非常重要的。

6安装

预拼完成后就可以进行柜内的组装,此过程中要注意在穿母线时避免母线上的绝缘护套刮损,影响绝缘。母线的安装应

按母线的验收规范进行施工,注意螺栓的平垫、弹垫,螺栓的力矩等,施工时一定要注意施工人员所携带的小工具、螺

栓螺帽等小件,防止从高压柜柜缝掉入高压柜内,如果不慎掉入高压柜内,应及时找到,并将其取出。

852

10kv配电柜安装规范:电缆敷设、接线

1 高压电缆

母线高压电缆头大体分为三种:a.热塑型;b.冷塑型;c.全绝缘可触摸型。电缆头的制作必须严格按工艺规范加工,否则影

响质量。高压电缆固定和连接工作应在电缆试验结束并合格后方可进行。电缆固定是为避免接线端子承受电缆的拉直或

张力。电缆固定的方法很多,如果电缆在电缆沟内用 U 型卡子固定,固定电缆时可以垫一块电缆皮以保护电缆。

如果电缆在夹层内,可以固定在走线架上,电缆固定完毕后,将电缆头连接在出线端子上,用扭力扳手按规定力矩紧固

即可。对于全绝缘电缆头一定图号硅脂,电缆头接好后,接好电缆的接地线,全绝缘电缆头上的接地线也一定要接好,

最后将电缆穿线处封闭,防止鼠害。

2 控制电缆

控制电缆检查合格后方可敷设,敷设应仔细阅读图纸,选用合适的截面、芯数,一般情况下留有几芯做为备用,挂好电

缆牌,每根线上穿好线号,排列整齐接到相对应的端子上,紧固牢靠。敷设时应注意控制电缆应从柜底部进入,柜间连

线不得从两柜间的孔洞直接穿过,因为此孔洞为微机综合保护系统通讯线专门预留,其他电缆从此穿过可能会对综合保

护系统形成干扰,所以施工时切忌不要贪图方便省事,控制电缆头的制作和接线一定符合相关规范。

调试前的检查

调试前的检查必不可少的,因为高压系统对绝缘要求很高,很小的疏忽都可能导致设备的损坏。检查过程包括以下几个

内容,地面、地沟内不得有杂物(电缆接线垃圾、土建垃圾等);高压柜内不得有杂物、灰尘;其中母线室、高压电缆

室及断路器室最后用吸尘器进行除灰;还要检查高压柜体的接地,柜门与柜体、断路器与柜体之间的接地连接是否牢固

等。在以上内容都完成之后就可以进行高压柜的调试工作了。
