低压配电柜顾名思义就是电力供电系统中用于进行电能分配、控制、计量以及连接线缆的配电设备,一般供电局、变

电所都是用高压开关柜,然后经变压器降压低压侧引出到低压配电柜,低压配电柜在到各个用电的配电盘,控制箱,开

关箱,里面就是通过将一些开关、断路器、熔断器、按钮、指示灯、仪表、电线之类保护器件组装成一体达到设计功能

要求的配电装置的设备。俗称:高低压开关柜或高低压电气成套设备。

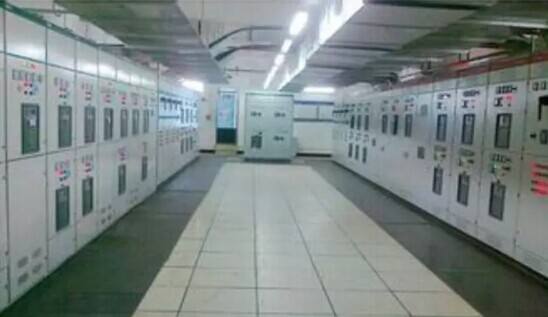

timg (1)

高低压配电柜的安装

首先看验货,对于拆开包装的开关柜,要依照设计图以及仿单细心核查于数量、规格,检查是不是符合要求,高压开关

柜外壳有没有破坏、锈蚀情况,检查附件备件是不是齐全。开箱后还要检查出厂合格证、仿单以及内部接线图等技术资

料文件。高压配电柜开箱后,依据设计图纸将配电柜编号,顺次搬入变电所内安装位置上。

开关柜安置在槽钢上之后,应用薄垫铁将高压柜粗调水平,再以其中一台为基准,调剂其余,使全部高压柜盘面一致,

间隙均匀。螺栓固定后,柜之间维持2一3~缝隙,最后用固定螺栓或者焊接法子将柜子永远固定在基础槽钢上。为了美

观,焊缝要焊在柜子内侧,且不少于4处,每一处长80一一00~。

连接母线。开关柜上的主母线、仪表由开关厂配套提供,也可以在施工现场按设计图样制作。主母线的连接、主母线与

引下母线的连接及母线与仪表连接采取螺栓连接,在母线连接面处应涂上电力复合脂,螺栓的拧紧程度以及连接面的连

接状况,由力矩扳手按规定力矩值拧紧螺栓来节制。

手车式高压开关柜的安装。与固定式高压开关柜的安装法子基本相同,不同之处是为了保证手车的互换性。每一个手车

式的动触头必需调剂一致,行将动、静触头中心调剂一致并接触紧密,以保证互换性。检查高压配电柜二次回路的插头

以及辅助触头,焊接可靠。电气或者机械闭锁装置正确,使手车在合闸位置时不能拉出。安全隔板开闭灵便,能够随手

车的进出而动作。手车的接地装置与高压配电柜固定框架间接触要优良。高低压开关柜内节制电缆固定坚固,不影响手

车挪动。

电气装备、用具以及非带电金属部件的维护接地支线敷设应符合下列规定:连接紧密、牢固,维护接地线截面选用正

确,需防腐的部份涂漆均匀无遗漏。路线走向公道,色标准确,涂刷后不污染装备以及建筑物。检查配电柜“5防”连

锁,功能齐全可靠。

高低压配电柜的安装大概流程是

电器元件的安装位置与设计图纸符合,且安装牢固靠得住;

1.一次线剖面积合乎图纸请求;

2.一次线铜排连署处镀锡办理,且接触面积合乎请求;

3.一次线连署螺丝紧固靠得住,接触电阻合乎请求;

4.相序布置:正面看,从左到右、从上到下、从远到近为A、B、C;

5.电气间隙大于一0mm,爬电距离大于25mm;

6.地排以及零排要按图纸安装;

7.各种微记粘帖齐备、不错;

8.开关分合操作灵便靠得住,无阻止;

9.二次线的接线与设计图纸符合,通电尝试无误;

10.工频耐压:2kV/一min,不闪络,不击穿。
